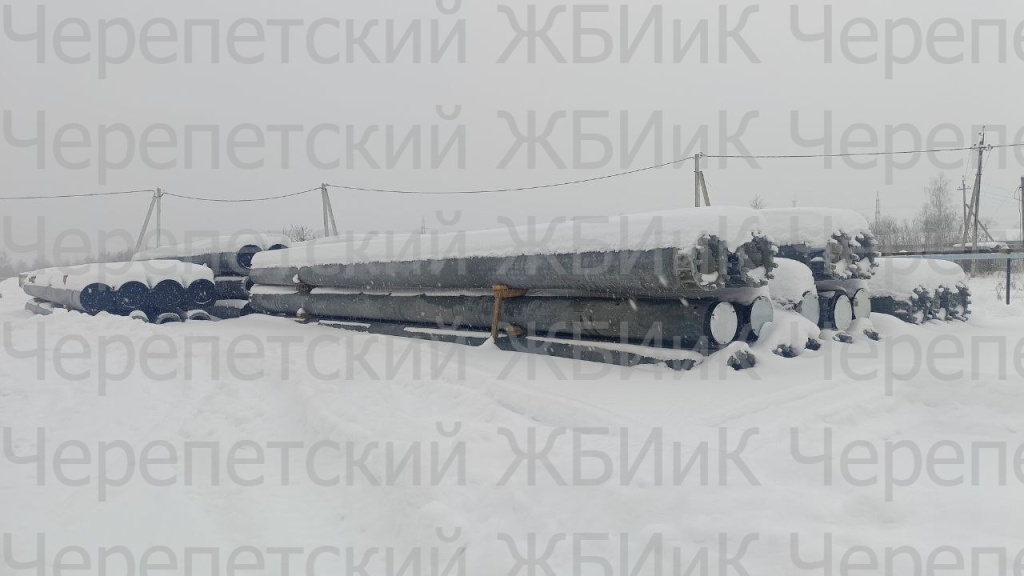

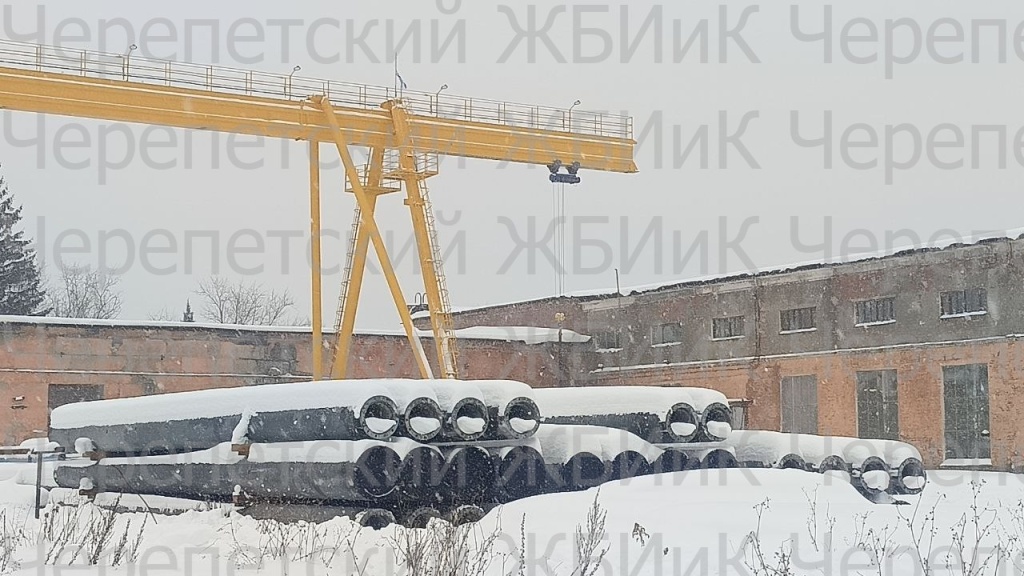

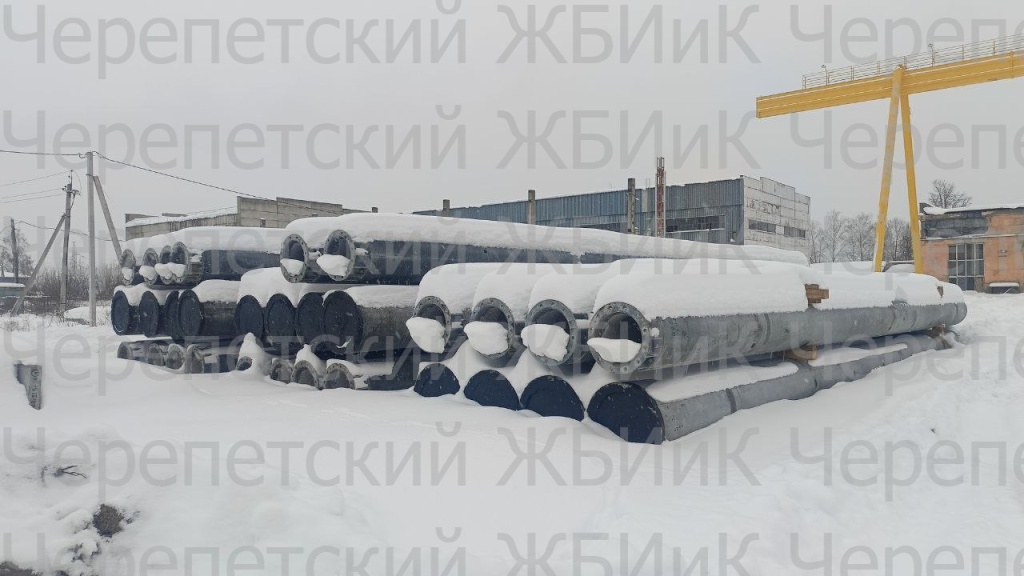

Стойки железобетонные центрифугированные СК, СК22, СК26, СЦ20, СЦ22, СЦ26

Область применения: возведение линий электропередачи напряжением 35-750 кВ.

Способ производства: центрифугирование из тяжелого бетона в соответствии с техническими условиями по ГОСТ 22687.0-85.

Стойки СК и СЦ используются: при расчетной температуре наружного воздуха (температуре наружного воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01-82) до минус 55°С включительно; в I-VII районах по давлению ветра и в I-V районах по толщине стенки гололеда согласно СНиП 2.01.07-85; при сейсмичности площадки строительства до 9 баллов включительно.

Стойки, предназначенные для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, должны удовлетворять дополнительным требованиям, установленным проектной документацией согласно СНиП 2.03.11-85 и указанным в заказе на изготовление стоек.

L — длина стойки;
D1 и d1 — внутренние диаметры стойки;
D2 и d2 — наружные диаметры стойки.

Стойки железобетонные конические
Наименование	Размеры, мм					Объем, м3	Масса, т	Ваг.норма
Наименование	L	D1	D2	d1	d2	Объем, м3	Масса, т	Ваг.норма
СК22.1-1.0	22600	540	650	330	440	1,92	5,027	18
СК22.1-1.1	22600	540	650	330	440	1,92	5,28	18
СК22.1-1.2	22600	540	650	330	440	1,92	4,765	18
СК22.1-2.0	22600	540	650	330	440	1,92	5,332	18
СК22.1-2.1	22600	540	650	330	440	1,92	4847	18
СК22.1-2.2	22600	540	650	330	440	1,92	4,816	18
СК22.1-3.0	22600	540	650	330	440	1,92	4,995	18
СК22.1-3.1	22600	540	650	330	440	1,92	4,809	18
СК22.1-3.2	22600	550	650	340	440	1,8	4,526	18
СК22.2-1.0	22600	490	650	310	440	2,32	6,571	18
СК22.2-1.1	22600	490	650	310	440	2,32	6,418	18
СК22.2-1.2	22600	490	650	310	440	2,32	6,334	18
СК22.3-1.0	22600	510	650	310	440	2,22	6,220	18
СК22.3-1.1	22600	510	650	310	440	2,22	6,275	18
СК22.3-1.2	22600	510	650	310	440	2,22	6,066	18
СК22.4-1.1	22600	440	650	340	540	2.22	5,600	18
СК26.1-1.0	26000	500	650	300	410	2,52	6,896	16
СК26.1-1.1	26000	500	650	300	410	2,52	6,821	16
СК26.1-1.2	26000	500	650	300	410	2,52	6,757	16
СК26.1-1.3	26000	500	650	300	410	2,52	6,733	16
СК26.1-1.4	26000	500	650	300	410	2,52	6,752	16
СК26.1-1.5	26000	500	650	300	410	2,52	6,750	16
СК26.1-2.0	26000	500	650	300	410	2,52	6,929	16
СК26.1-2.1	26000	500	650	300	410	2,52	6,849	16
СК26.1-2.2	26000	500	650	300	410	2,52	6,804	16
СК26.1-2.3	26000	500	650	300	410	2,52	6,712	16
СК26.1-2.4	26000	500	650	300	410	2,52	6,735	16
СК26.1-2.5	26000	500	650	300	410	2,52	6,770	16
СК26.1-3.0	26000	500	650	300	410	2,52	7,054	16
СК26.1-3.1	26000	500	650	300	410	2,52	6,992	16
СК26.1-3.3	26000	500	650	300	410	2,52	6,796	16
СК26.1-3.4	26000	500	650	300	410	2,52	6,801	16
СК26.1-4.0	26000	500	650	300	410	2,52	6,933	16
СК26.1-4.1	26000	500	650	300	410	2.52	6,860	16
СК26.1-5.1	26000	500	650	300	410	2,52	6,997	16
СК26.1-6.0	26000	500	650	300	410	2,52	6,984	16
СК26.1-6.1	26000	500	650	300	410	2,52	6,910	16
СК26.1-6.2	26000	500	650	300	410	2,52	6,883	16
СК26.2-1.0	26000	504	650	280	410	2,52	7,105	16
СК26.2-1.1	26000	504	650	280	410	2,52	6,952	16
СК26.2-1.2	26000	504	650	280	410	2,52	6,842	16

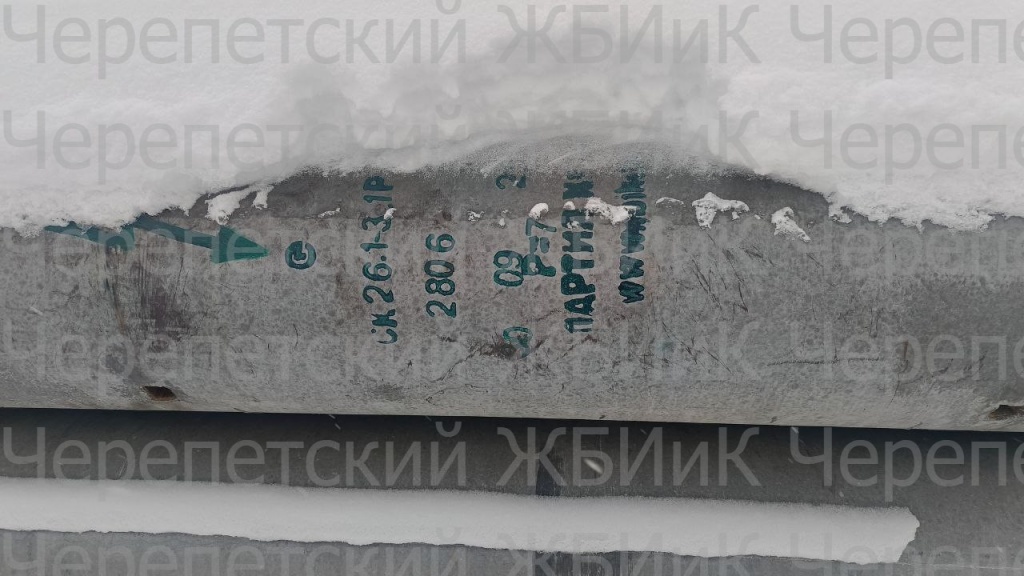

Расшифровка условного обозначения центрифугированных стоек ЛЭП:

СК - стойка коническая,
20;22;26 - длина стойки в метрах;
1...3 - условный номер сечения железобетонной стойки;
1...6 - несущая способность стойки и область ее применения в опоре ЛЭП;
0...5 - класс напрягаемой продольной арматуры;
Х - наличие дополнительных закладных изделий, стойкость к воздействию агрессивной среды.

*В числителе указан диаметр в верхнем сечении стойки, в знаменателе - в нижнем сечении.

Примечания:

1. При вычислении массы изделия средняя плотность бетона принята 2500 кг/м³.
2. Для стоек СК22.3-1 прочностные характеристики приведены для сечения на отметке 4,7 м от вершины стойки в числителе и на отметке 3,0 м от комля - в знаменателе.
3. Для стоек, изготовляемых из тяжелого бетона класса В50 и выше, допускается принимать размеры D₁ и d₁, отличающимися от установленных таблицей.
4. Опоры СК и СЦ отгружаются на двух платформах, составленных в сцеп с применением специальных турникетов. Возврат турникетов на завод изготовитель осуществляется за счет покупателя.
