Железобетонные опоры (стойки) наружного освещения типа СКЦ, СВН

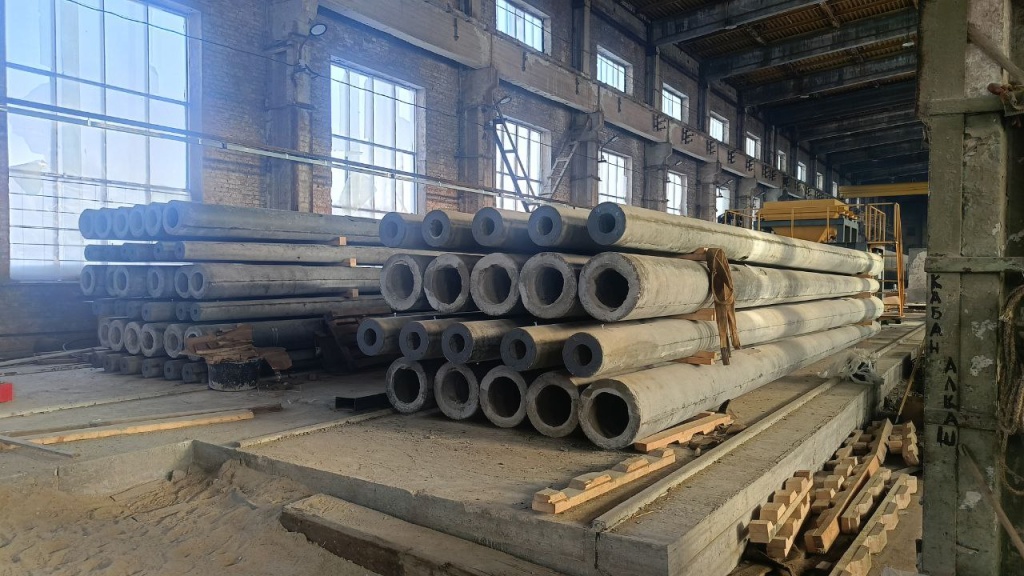

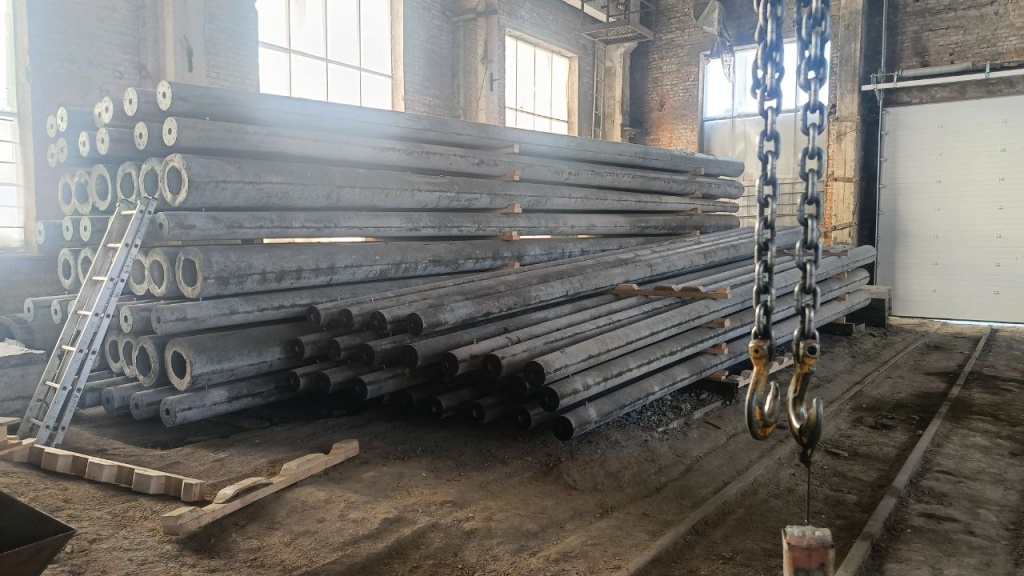

Центрифугированные железобетонные конические опоры освещения марки СКЦ можно считать универсальными, так как область их применения довольно широка. Они используются для проведения линий электропередач напряжением от 0,4 до 10 кВ, в качестве стоек наружного освещения или навески контактных проводников трамвайно-троллейбусного транспорта.

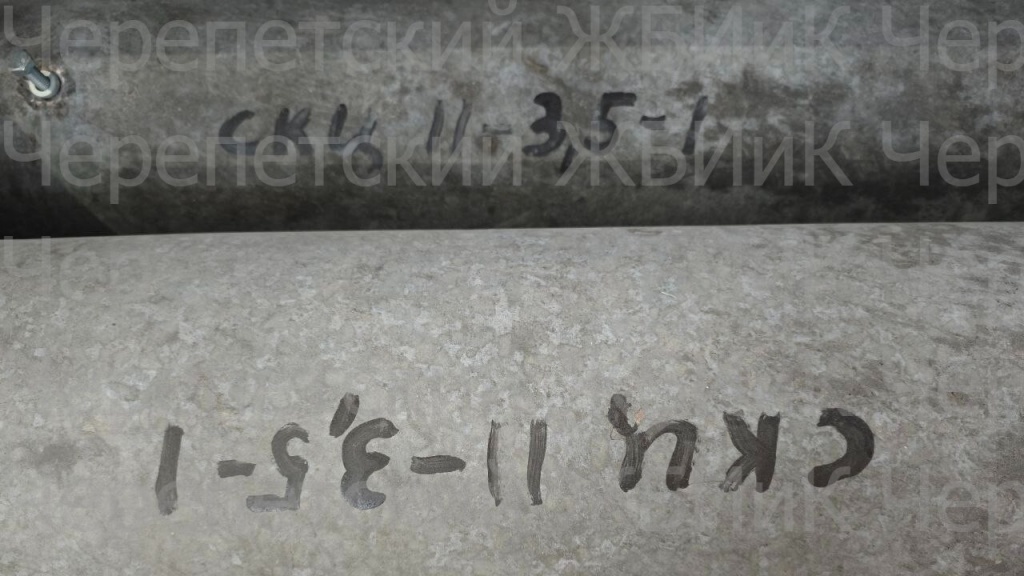

Аббревиатура «СКЦ» говорит о том, что речь идет о конических центрифугированных стойках, а цифры, идущие после нее – о длине (в метрах) и величине изгибающего момента соответственно. Порой маркировка содержит на конце букву «К», что говорит о том, что изделие оснащено люком для ввода кабеля. Столбы СКЦ с такой маркировкой используются в качестве опор наружного освещения, с подводкой электропитания в качестве кабеля.
| Наименование | Длина, мм | Размеры, мм | Объем, м3 | Масса, т | |||
| Изгибающий момент, тм | Верхний/нижний диаметр, мм | Толщина стенки, мм | |||||
| СКЦ-9-2,5-1 | 9000 | 2,5 | 170/305 | 55 | 0,28 | 0,72 | |
| СКЦ-9-2,5-1К | 9000 | 2,5 | 170/305 | 55 | 0,293 | 0,77 | |
| СКЦ-9-2,5-2 | 9000 | 2,5 | 170/305 | 55 | 0,281 | 0,77 | |
| СКЦ-9-3,5-1 | 9000 | 3,5 | 170/305 | 65 | 0,293 | 0,77 | |
| СКЦ-9-3,5-2 | 9000 | 3,5 | 170/305 | 65 | 0,293 | 0,79 | |
| СКЦ-10-2,5-1 | 10000 | 2,5 | 170/320 | 55 | 0,297 | 0,77 | |
| СКЦ-10-2,5-1К | 10000 | 2,5 | 170/320 | 55 | 0,334 | 0,91 | |
| СКЦ-10-2,5-2 | 10000 | 2,5 | 170/320 | 55 | 0,334 | 0,91 | |
| СКЦ-10-3,5-1 | 10000 | 3,5 | 170/320 | 65 | 0,358 | 0,98 | |
| СКЦ-10-3,5-2 | 10000 | 3,5 | 170/320 | 65 | 0,358 | 0,98 | |
| СКЦ-11-2,5-1 | 11000 | 2,5 | 170/335 | 55 | 0,375 | 1,04 | |
| СКЦ-11-2,5-1К | 11000 | 2,5 | 170/335 | 55 | 0,375 | 1,04 | |
| СКЦ-11-2,5-2 | 11000 | 2,5 | 170/335 | 55 | 0,375 | 1,04 | |
| СКЦ-11-3,5-1 | 11000 | 3,5 | 170/335 | 65 | 0,422 | 1,16 | |
| СКЦ-11-3,5-2 | 11000 | 3,5 | 170/335 | 65 | 0,422 | 1,16 | |
Одной из самых востребованных разновидностей железобетонных опор являются вибрированные стойки СВН. Они применяются в двух стратегических областях:
Опоры СВН отличаются восьмигранным сечением. При производстве применяется преднапряжённая арматура, технология изготовления опоры основана на методе вибролитья. Это позволяет увеличить срок службы стоек и увеличить допустимую нагрузку. Изделия соответствуют ГОСТу 22687.2-85 "Стойки цилиндрические железобетонные центрифугированные для опор высоковольтных линий электропередачи". Питание к опоре подводится либо воздушно, либо кабелем.
| Наименование | Длина, мм | Верхний диаметр (H), мм | Нижний диаметр (h), мм | Объем, м3 | Масса, кг | Вагонная норма, шт |
| СВН 9-1,1-2 | 9000 | 170 | 305 | 0,461 | 1050 | 56 |
| СВН 9-1,1-2у | 9000 | 170 | 305 | 0,461 | 1050 | 56 |
| СВН 9-1у | 9000 | 170 | 305 | 0,461 | 1050 | 56 |
| СВН 9-1 | 9000 | 170 | 305 | 0,461 | 1050 | 56 |
| СВН 10 | 10000 | 170 | 320 | 1000 | 56 | |
| СВН 11 | 11000 | 170 | 335 | 1200 | 56 |
