Железобетонные опоры (стойки) наружного освещения типа СЦС, СНЦС
Стойки СЦс и СНЦс используют в коммунальном хозяйстве для опор контактных сетей электротранспорта или в качестве столбов освещения. Конструкция стоек предусматривает размещение кронштейнов с осветительными приборами или закрепление консолей и гибких поперечин контактных сетей.
Материалы для проектирования по серии 3.320-1
- СЦс-0,65-8, СЦс-0,8-10 применяют для освещения, питание подводится подземным способом.
- СЦс-1,2-10, СНЦс-2,8-10 используют для освещения, питание подводится по воздуху.
- СНЦс-3,4-11,5, СНЦс-5,1-11,5, СНЦс-7,7-12, СНЦс-10-12 применяют для крепления деталей контактных сетей или освещения улиц, питание подводится подземным способом.
| Наименование | Размеры, мм | Объем, м3 | Масса, т | Вагонная норма, шт | ||
|---|---|---|---|---|---|---|
| L | Dв | Dн | ||||
| СЦс-0,65-8 | 8000 | 170 | 290 | 0,2 | 0,54 | 56 |
| СЦс-0,8-10 | 10000 | 170 | 320 | 0,27 | 0,73 | 56 |
| СЦс-1,2-10 | 10000 | 170 | 320 | 0,3 | 0,82 | 56 |
| СНЦс-2,8-10 | 10000 | 170 | 320 | 0,29 | 0,84 | 56 |
| СНЦс-3,4-11,5(СЦс-3,4-11,5) | 11500 | 200 | 373 | 0,49 | 1,4 | 40 |
| СНЦс-5,1-11,5(СЦс-5,1-11,5) | 11500 | 200 | 373 | 0,48 | 1,47 | 40 |
| СНЦс-7,7-12 (СЦс-7,7-12) | 12000 | 290 | 470 | 0,77 | 2,22 | 26 |
| СНЦс-10-12 (СЦс-10-12) | 12000 | 290 | 470 | 0,76 | 2,25 | 26 |
Конструкция и изготовление стоек СЦс и СНЦс

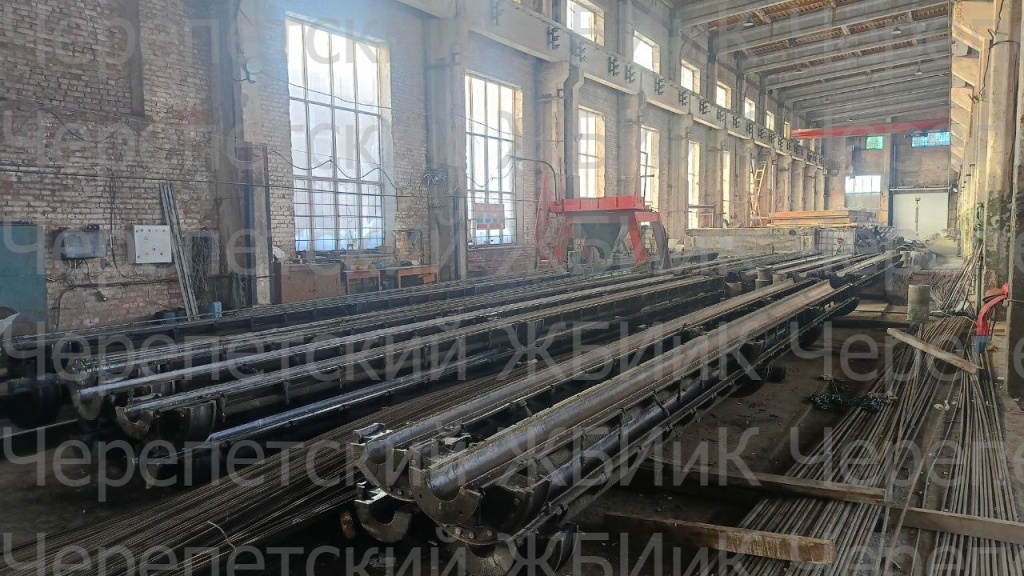

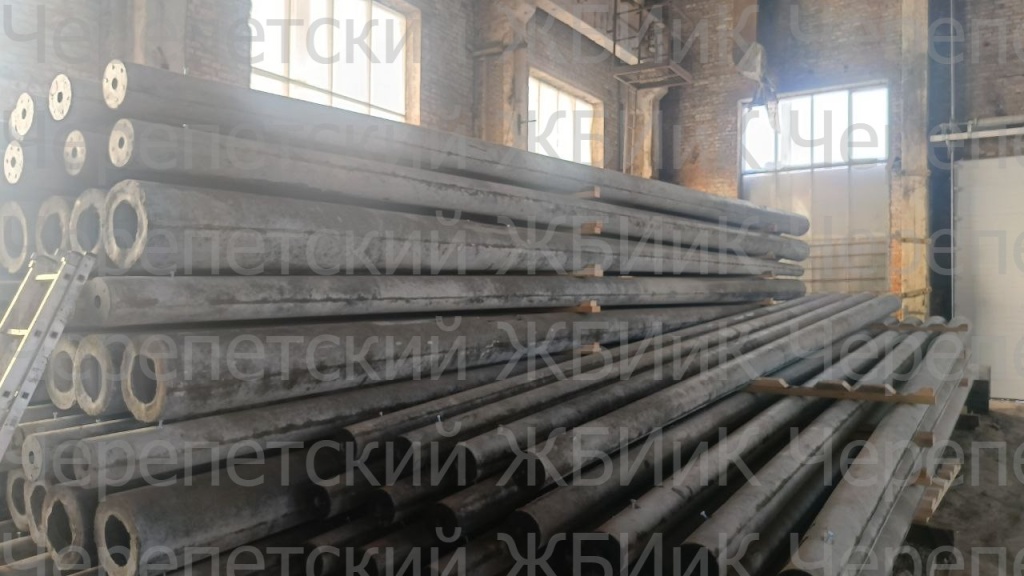

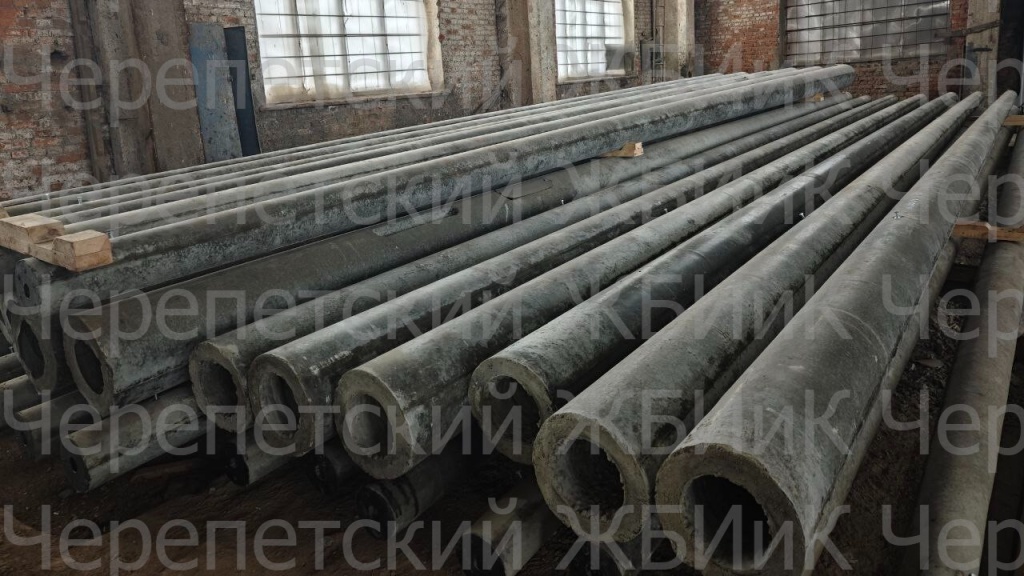

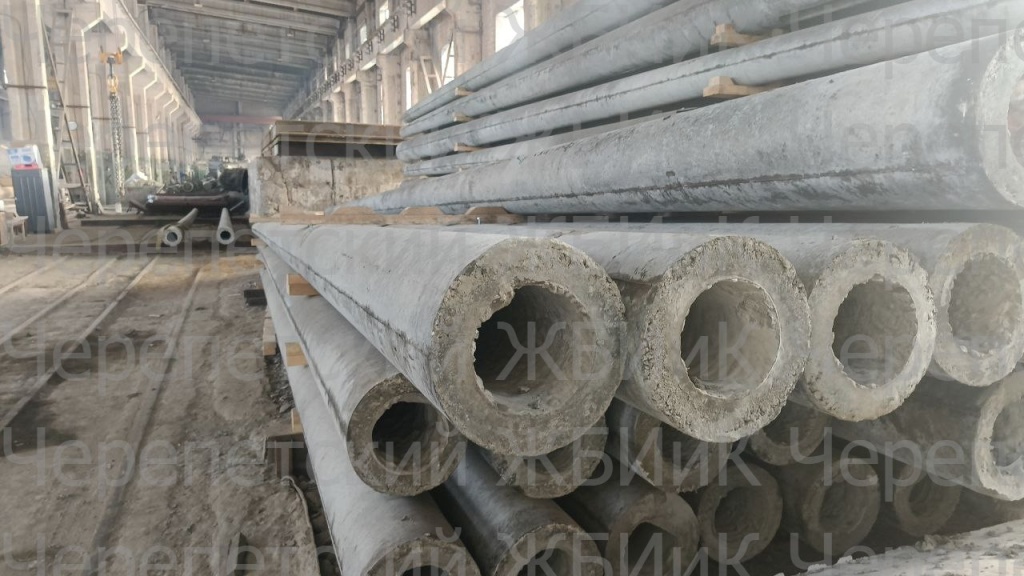

Стойки имеют коническую форму и кольцевое сечение. Изготавливают конструкции способом центрифугирования тяжелого бетона В25-В40 во вращающихся опалубках конической формы. В металлическом каркасе стоек используется арматура следующих типов: продольная стержневая ненапряженная класса А-II или напряженная класса А-IV, и поперечная спиральная арматура из проволоки Вр-1. Стойки СЦс имеют ненапряжённую арматуру, а стойки СНЦс - напряжённую арматуру.
Все характеристики опор регламентирует Серия 3.320-1 выпуск 2.
Маркировка стоек:
- СЦс (СНЦс) - стойка центрифугированная со стержневой арматурой (то же с напряженной арматурой).
- 0,65; 0,8; 1,2... - несущая способность в тс*м.
- 8; 10; 11,5; 12 - длина в метрах.
- Н; П; О - нормальная, повышенная, особая плотность бетона стоек применяемых в агрессивной среде, с соответствующей водонепроницаемостью.
- К - указывает на наличие отверстия под кабель контактной сети.
Материалы для проектирования по серии 3.320-1
- Серия 3.320-1 Опоры наружного освещения и контактных сетей городского транспорта. Выпуск 1. Материалы для проектирования.
- Серия 3.320-1 Опоры наружного освещения и контактных сетей городского транспорта. Выпуск 2. Железобетонные стойки и фундаменты.
- Серия 3.320-1 Опоры наружного освещения и контактных сетей городского транспорта. Выпуск 3. Металлические кронштейны.
